Ապրանքի մանրամասն նկարագրություն
Մեքենայի չափը: | 2800 (Լ) × 1450 (Վտ) × 1360 (Հ) մմ | Օբյեկտի բարձրությունը: | 30-280 մմ |
---|---|---|---|
Օբյեկտի հաստությունը. | 20-200 մմ | Պիտակի բարձրությունը: | 5-150 մմ |
Պիտակի երկարությունը: | 25-300 մմ | Պիտակավորման ճշգրտությունը. | ± 1 մմ |
Պիտակի գլան: | Carton Center- ի հետ | Պիտակավորման արագությունը. | 60-200 հատ / րոպե |
Հիմնական փոխարկիչ. | ԴԱՆՖՈՍ | Servo պիտակավորման շարժիչ: | ԴԵԼՏԱ |
Փոխակրիչ շարժիչ | ԻՆՉ | Spoke Motor: | GPG |

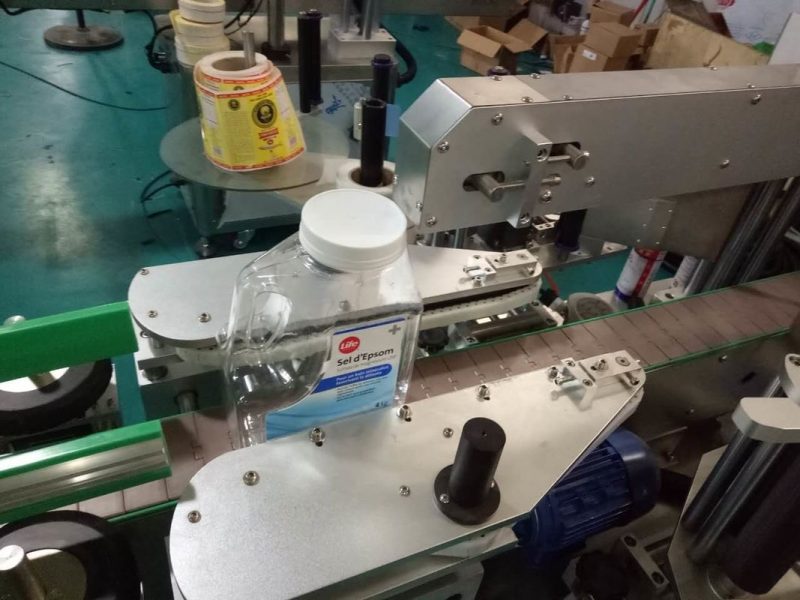

SUS304 պահարան երկու կողմերից կպչուն պիտակավորման մեքենա `քառակուսի շիշի անձնական խնամքի միջոցներով
Հատկություններ:
1. Պիտակավորման բարձր ճշգրտությունը, պիտակի գլխիկից պոչի կտրվածքները տեղականին միացնում են + / - 0,5 մմ
2. Մեքենան կարող է մատակարարվել ընտրովի խստացված (կեղծված) ապակուց կամ ակրիլային պահարանով: Մեքենաները, որոնք պահանջել են բոլոր հիմնական հատկությունները որպես ստանդարտ կցամաս, համապատասխանելու են ՇՈՒԿԱՅԻ ներկայիս կարիքներին, ինչպես նաև խնայում են ծախսերն ու ժամանակը:
3. Ձեռնարկով շիշը կողմնորոշման մաս դնելով և շիշը շտկել:
4. Այս շատ մատչելի կիրառիչը ապահովում է հուսալի, արդյունաբերական աստիճանի պիտակավորման համակարգ, որը շատ պարզ է շահագործման մեջ: Դրա դիզայնը և շահագործումը հիմնվում է պիտակների դիսպենսերների ավելի քան 30 տարվա փորձի վրա:
Տեխնիկական պարամետր:
Տիպ | Պիտակավորման մեքենա |
Վիճակը | Նոր |
Փաթեթավորման տեսակը | Դեպք |
Փաթեթավորման նյութ | Փայտ |
Ավտոմատ դասարան | Ավտոմատ |
Առաջնորդված տեսակը | Էլեկտրական |
Էլեկտրաէներգիայի մատակարարում | 220V 3.5KW 50 / 60HZ |
Մեքենայի չափը | 2800 (Լ) × 1650 (Վտ) × 1500 (Հ) մմ |
Արագություն | 60-350 հատ / րոպե (վերաբերում են նյութերին և պիտակների չափին) |
Օբյեկտի բարձրությունը | 30-350 մմ |
Օբյեկտի տրամագիծը | 20-120 մմ |
Պիտակի բարձրությունը | 5-180 մմ |
Պիտակի երկարությունը | 25-300 մմ |
Պիտակավորման ճշգրտություն | Mm 1 մմ (բացառությամբ շշի և պիտակի սխալը) |
Կարող է ընտրել պիտակի մոդուլի ուղարկման տարբեր տեսակներ `ըստ հաճախորդների պիտակավորման արագության և ճշգրտության ավելի բարձր պահանջի: |
Կազմաձևում:
Ոչ | մաս | ապրանքանիշը | քանակը |
1 | PLC | MITSUBISHI (Japanապոնիա) | 1 |
2 | Հիմնական փոխարկիչ | DANFOSS (Դանիա) | 1 |
3 | Շիշը բաժանող հաճախականության փոխարկիչ | ԴԵԼՏԱ (Թայվան) | 1 |
4 | ՀՄԻ | WEINVIEW (Թայվան) | 1 |

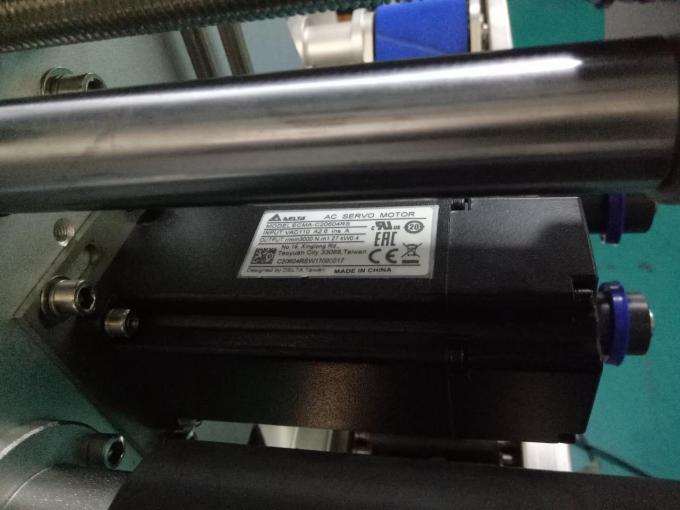

5 | Servo պիտակավորման շարժիչ | ԴԵԼՏԱ (Թայվան) | 2 |
6 | Servo մակնշման շարժիչի վարորդ | ԴԵԼՏԱ (Թայվան) | 2 |
7 | Փոխակրիչ շարժիչ | HY (Թայվան) | 1 |
8 | Փոխակրիչ շարժիչի փոխանցումատուփ | HY (Թայվան) | 1 |
9 | Խոսեց շարժիչ | GPG (Թայվան) | 1 |
10 | Խոսեց շարժիչի փոխանցումատուփի մասին | GPG (Թայվան) | 1 |
11 | Շիշը բաժանող շարժիչ | GPG (Թայվան) | 2 |
12 | Շիշը բաժանող շարժիչի տուփ | GPG (Թայվան) | 2 |
13 | օբյեկտը հայտնաբերում է կախարդական աչքը | ՕՄՐՈՆ (Japanապոնիա) | 1 |
14 | օպտիկական մանրաթել | ՕՄՐՈՆ (Japanապոնիա) | 1 |
15 | Փոշի | ԴԵԼՏԱ (Թայվան) | 1 |
16 | Ոչ մի պիտակ տագնապի կախարդական աչք | ՕՄՐՈՆ (Japanապոնիա) | 2 |
17 | Պիտակի վաճառքը հայտնաբերում է կախարդական աչքը | LEUZE (Գերմանիա) | 2 |
մակնշման ուղղությունը.
1. Կոդավորման մեքենայով պիտակավորման մեքենայի երկու կողմերը
Առանց կոդավորման մակնշման ուղղությունը ժամացույցի սլաքի ուղղությամբ է:
Կոդավորող մեքենայով պիտակավորման ուղղությունը ժամացույցի սլաքի հակառակ ուղղությամբ է:
Երկու պիտակի գլխիկով պիտակավորման մեքենայի երկու կողմեր կան: Նրանք կարող են կպչել առջևից և հետևից:
Դիագրամը նման է հարվածի:
Պիտակ: շիշ կպչուն պիտակավորման մեքենա, պիտակի ավտոմատ կիրառիչ մեքենա
